Glasfaser Störung

Glasfaser-Probleme und Lösungen:

Glasfaser ist das Medium der Wahl, wenn die Überbrückung großer Distanzen und hoher Übertragungsbandbreiten gefordert ist. Im Gegensatz zu konventionellen Netzwerkkabeln, die Leiter auf Kupferbasis nutzen, ist die elektromagnetische Störanfälligkeit nicht vorhanden.

Allerdings ist man gut beraten, Glasfasersteckverbindungen sorgfältig zu behandeln. Dazu gehört vor allem ein vorsichtiger Umgang mit den Steckverbindungen. An den Grenzflächen der Glasfasersteckverbindungen werden die Daten durch Lichtimpulse in Form eines sichtbaren oder unsichtbaren Lasers übertragen. Aus diesem Grund darf niemals direkt auf eine Steckerendfläche geschaut werden, wenn der Status der Glasfaserverbindung unklar ist, weil das zur irreversiblen Schädigung des Auges führen kann.

Besondere Sorgfalt ist auch beim Anschließen und der Handhabung von Glasfasersteckern erforderlich:

• Entfernen Sie die Schutzkappen erst unmittelbar vor dem Steckvorgang!
• Nach Abziehen der Stecker müssen Port und Stecker sofort mit dem jeweils passenden Staubschutz verschlossen werden!
• Grundsätzlich gilt, Glasfaserstecker müssen vor jedem Steckvorgang mit speziellen Reinigungsmedien sauber gehalten werden. Zu Reinigungsmedien zählt garantiert nicht ein Hemdsärmel oder das T-Shirt.

Ein Stecker, der ohne Schutzkappe an der Stirnfläche mit was auch immer kollidiert, ist in der Regel nicht mehr zu retten! Gleiches gilt für das Konnektieren nicht gereinigter Stecker. Staub zwischen den Übertragungsendflächen zerstört den Stecker ebenfalls, da es durch die Beschädigung der Oberflächen zu Reflexionen bei der Lichttransmission kommt, was absolut unerwünscht ist. Nach unserer eignen Erfahrung entfallen 98% aller Störungen eines Glasfaserkabels auf die Steckver-bindungen.

Identifizierung von Störungen im Glasfasernetz

Bevor man mit der Lösung eines Problems beginnen kann, muss man zunächst verstehen, was das Problem ist. Oftmals ist es nicht offensichtlich, dass eine Störung auftritt, es sei denn, die Glasfaserverbindung fällt vollständig aus. Daher ist es zentral, zu wissen, wie man die Anzeichen einer Störung erkennt.

Langsame Übertragungsgeschwindigkeiten können ein Hinweis darauf sein, dass etwas nicht stimmt. Ebenso können häufige Verbindungsabbrüche, bzw. gar kein Aufbau einer Verbindung zur Gegenstelle, ein Zeichen gestörter Glasfasermedien sein.

Was ist, wenn es doch passiert ist?

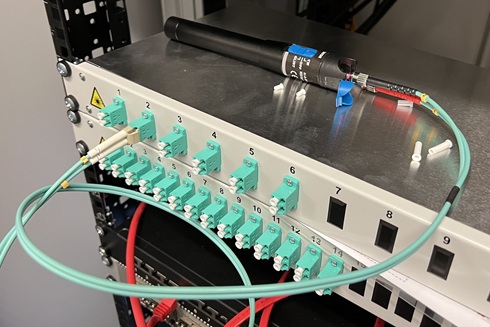

Wenn der Verdacht besteht, dass eine Glasfaserverbindung beschädigt ist, weil Verbindungs - und/oder Übertragungsprobleme bestehen, kann zunächst mit einem Prüflaser, untersucht werden, ob die Strecke mechanisch komplett durchtrennt ist, also ein Faserbruch aufgrund äußerer Einwirkung vorliegt.

Ein allgemein verbreiteter Irrtum ist, dass eine Glasfaserverbindung intakt ist, wenn der Prüflaser auf der anderen Seite der Strecke am Port zu sehen ist. Selbst in diesem Fall kann ein Verbindungsaufbau unmöglich sein, weil die Steckerendflächen stark verschmutzt, oder sogar beschädigt sind. In diesem Fall sollte zunächst eine Glasfaser Inspektion) erfolgen und falls erforderlich, eine OTDR Messung, welche die Position und den Dämpfungsgrad der schadhaften Bereiche ermittelt. Wenn das nicht weiterführt, muss eine OLTS Messung durchgeführt werden, um die Gesamtdämpfung der Strecke zu ermitteln.

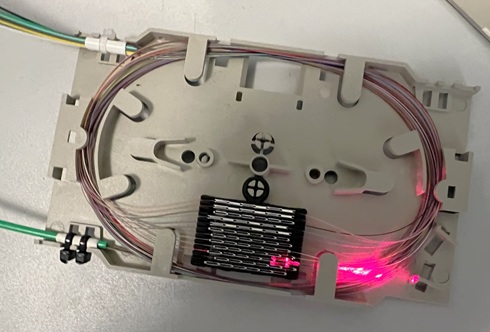

In unserem Bildbeispiel gibt es tatsächlich einen Faserbruch einer der Fasern im Crimp Spleißschutz.
