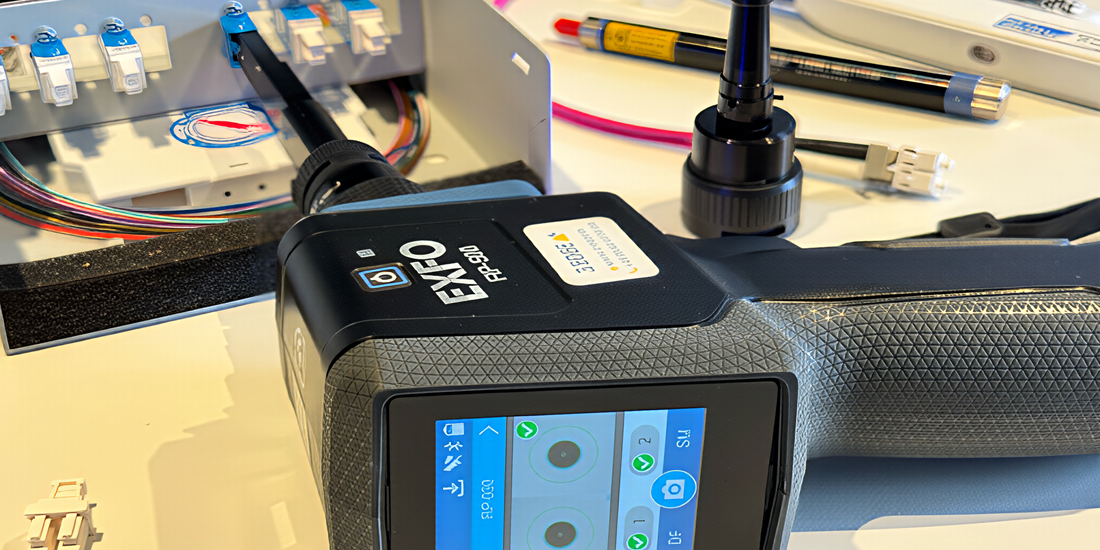

Buchbare Leistungen Steckerendflächen Kontrolle
| Pos. | Beschreibung |
|---|---|
| 2.1.1 | Oberflächenanalyse (EXFO FIP-500) für Einzelfaser PC (Stecker/Kupplung) inklusive Reinigung für LC/SC/ST, Verbindungen |
| 2.1.2 | Oberflächenanalyse (EXFO FIP-500) für Einzelfaser APC 8° (Stecker/Kupplung) inklusive Reinigung LC/SC/ST Verbindungen |
| 2.1.3 | Oberflächenanalyse (EXFO FIP-500) für Einzelfaser PC (Stecker/Kupplung) inklusive Reinigung für E2000 Verbindungen |
| 2.1.4 | Oberflächenanalyse (EXFO FIP-500) für Einzelfaser APC 8° (Stecker/Kupplung) inklusive Reinigung für E2000 Verbindungen |
| 2.1.5 | Oberflächenanalyse (EXFO FIP-500) für Mulitfaser PC (Stecker/Kupplung) inklusive Reinigung für MPO-8/12/24/48 UPC Verbindungen |
| 2.1.6 | Oberflächenanalyse (EXFO FIP-500) für Mulitfaser PC (Stecker/Kupplung) inklusive Reinigung für MPO-8/12/24/48 APC Verbindungen |
Preis- und Terminanfragen

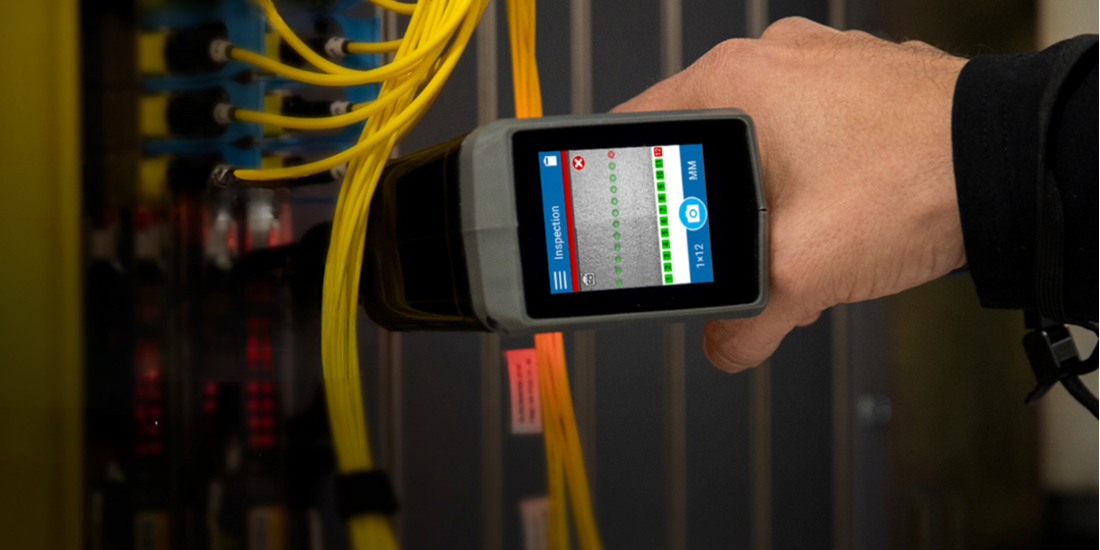

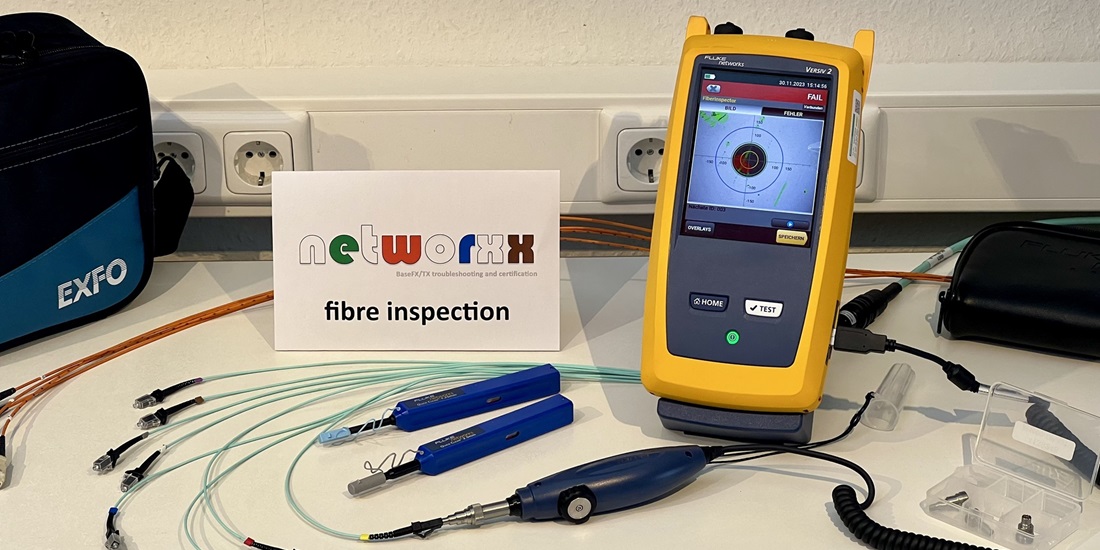

Faser-Kontrolle - Inspektion der Steckerendflächen
Die meisten Störungen bei in Betrieb befindlicher Glasfasertechnik haben ihre Ursache in beschädigten oder verunreinigten Steckverbindungen. Sobald die genaue Position des Fehlers durch eine OTDR Messung bestimmt ist und im Bereich einer Steckverbindung eingegrenzt wurde, kann die Fehlerursache ermittelt werden. Ist es nur eine Verunreinigung oder gar die Beschädigung von Steckerendflächen. Aufschluss hierüber ergibt sich durch eine mikroskopische Inspektion der Steckerendflächen und es steht sofort fest, ob das Problem durch eine einfache Reinigung beseitigt werden kann, oder weitere Maßnahmen erforderlich sind.

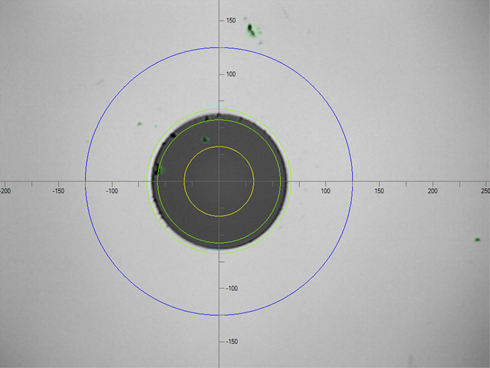

1.) Blick auf Ferrule nach Auspacken eines neuen Pigtails

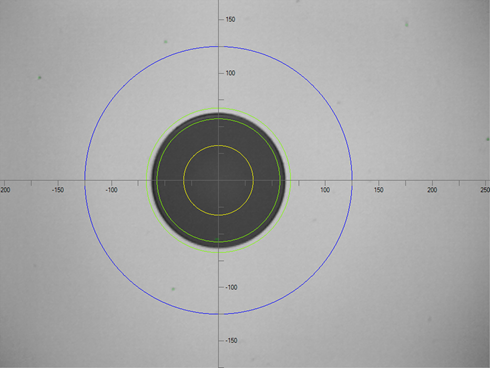

2.) Blick auf Ferrule eines neuen Pigtails nach Reinigung
Selbst ein originalverpacktes Pigtail (Bild 1) muss vor der ersten Inbetriebnahme gereinigt werden. Sehr anschaulich ist bei der neuen Ferrule nach Renigung (Bild 2) zu sehen, dass die Stirnfläche der eigentliche Faser, 50/125µm Multimode, sehr dunkel erscheint. Das deutet auf einen hohen Transmissionsgrad des Lichtes hin, d.h. es wird nur wenig Licht auf der Oberfläche reflektiert, im Betrieb werden die vom Hersteller zugesicherten Übertragungseigenschaften voll umfänglich erfüllt.
Die Ferrulen (Steckerendflächen) berühren sich in den Kupplungen, da bereits ein minimaler Luftspalt eine Dämpfung von 0.35 dB erzeugt und die in der Norm geforderte Dämpfung von 0.3 dB nicht mehr erreicht wird. Im schlechtesten Fall führen die Verunreinigungen beim Stecken der Steckermodule im Kernbereich zu irreversiblen Schäden. Das kann im Feld nur noch durch das Ersatz des Pigtails korrigiert werden.

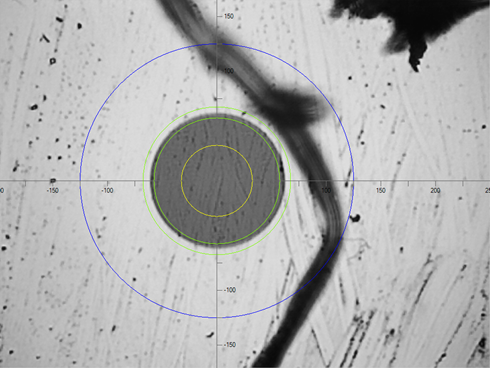

3.) Nach Reinigung der Ferrule am Hemd. Automatische Oberflächenanalyse nicht mehr möglich!

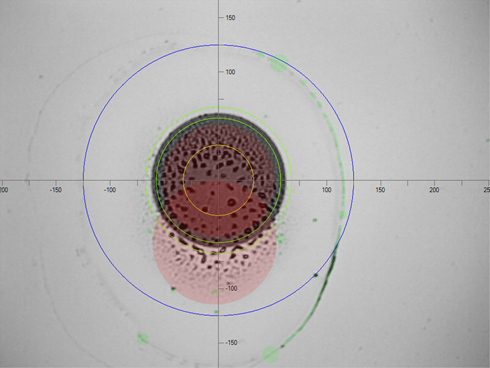

4.) Nach Reinigung mit Isopropylalkohol (ungeeignet). Die Rückstände sind nur mit Spezialreinigern zu entfernen!
Die Ferrule links (Bild 3) wurde am Hemdsärmel gereinigt. Rechts (Bild 4) wurde zum Reinigen Isopropoylalkohol verwendet. In beiden. Fällen muss das Pigtail mit Stecker ersetzt werden.
networxx verwendet zum Reiniger der Steckerendflächen spezielle Tools un vor allem spezielle Reinigungsflüssigkeiten, die sich anschließend rückstandslos entfernen lassen!

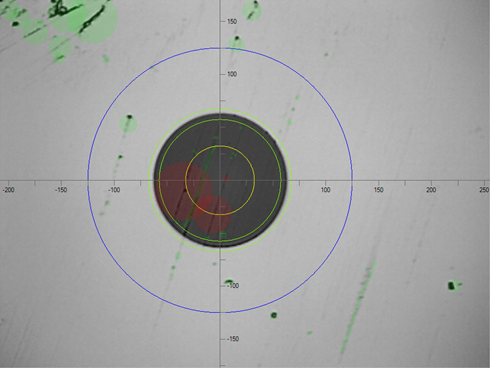

5.)Stecker beim Konnektieren mit Kupplungsgehäuse oder Spleißverteiler kollidiert. Ferrule zerstört!

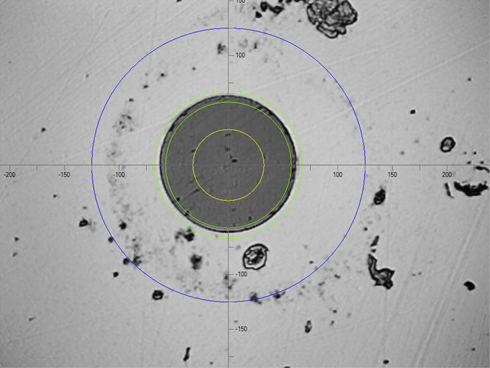

6.) Alterung u. Schmutz. Automatische Analyse war aufgrund von Größe und Anzahl der Beschädigungen unmöglich!
Die Ferrule links (Bild 3) wurde am Hemdsärmel gereinigt. Rechts (Bild 4) wurde zum Reinigen Isopropoylalkohol verwendet. In beiden. Fällen muss das Pigtail mit Stecker ersetzt werden.
networxx verwendet zum Reinigen der Steckerendflächen spezielles Equipment , vor allem spezielle Reinigungsflüssigkeiten, die sich anschließend rückstandslos entfernen lassen!
In der Regel ließ sich auf den Strecken, in denen diese Komponenten verbaut waren, ein Link etablieren. Problematisch wurde es erst bei Nachfrage von entsprechender Bandbreite für die Übertragung größerer Mengen Daten. Die Symptome äußerten sich in Form von Verbindungsabbrüchen, langsamen oder hängenden Applikationen.
